1. Planung
Analyse bestehender gesetzlicher Aufzeichnungen (Bestandspläne) und Definition des Untersuchungsgebiets für eine optimale Baufeldfreimachung.
Machen Sie das Unsichtbare sichtbar. Minimieren Sie Baurisiken durch professionelle Bodenradar Leitungsortung (GPR) in der gesamten DACH-Region (Deutschland, Österreich, Schweiz). Mit modernsten High-End-Systemen (wie Leica und IDS) liefern wir präzise Ergebnisse zu Rohren, Kabeln und Anomalien, bevor die Bagger anrollen. Dies dient als perfekte Basis für einen künftigen Digitalen Zwilling oder für die Weiterverarbeitung durch GIS-Dienstleistungen und Digitalisierung. Entdecken Sie auch unsere hochmoderne GPR-Ausrüstung sowie unsere praxisnahen Schulungen für Ihr Team.
Warum sich auf veraltete Bestandspläne verlassen, wenn Sie die Realität kartieren können?
Ungenaue gesetzliche Bestandspläne sind die Hauptursache für teure Kabelschäden und Projektverzögerungen. Mit Bodenradar (GPR) bieten wir eine hochpräzise, zerstörungsfreie Methode zur Untersuchung des Untergrunds.
Im Gegensatz zu herkömmlichen Metalldetektoren sendet GPR elektromagnetische Impulse in den Boden und zeichnet die Reflexionen auf. Das Ergebnis? Ein vollständiges Profil der unterirdischen Umgebung.
100 % Sicherheit durch redundante Vermessungsmethoden.

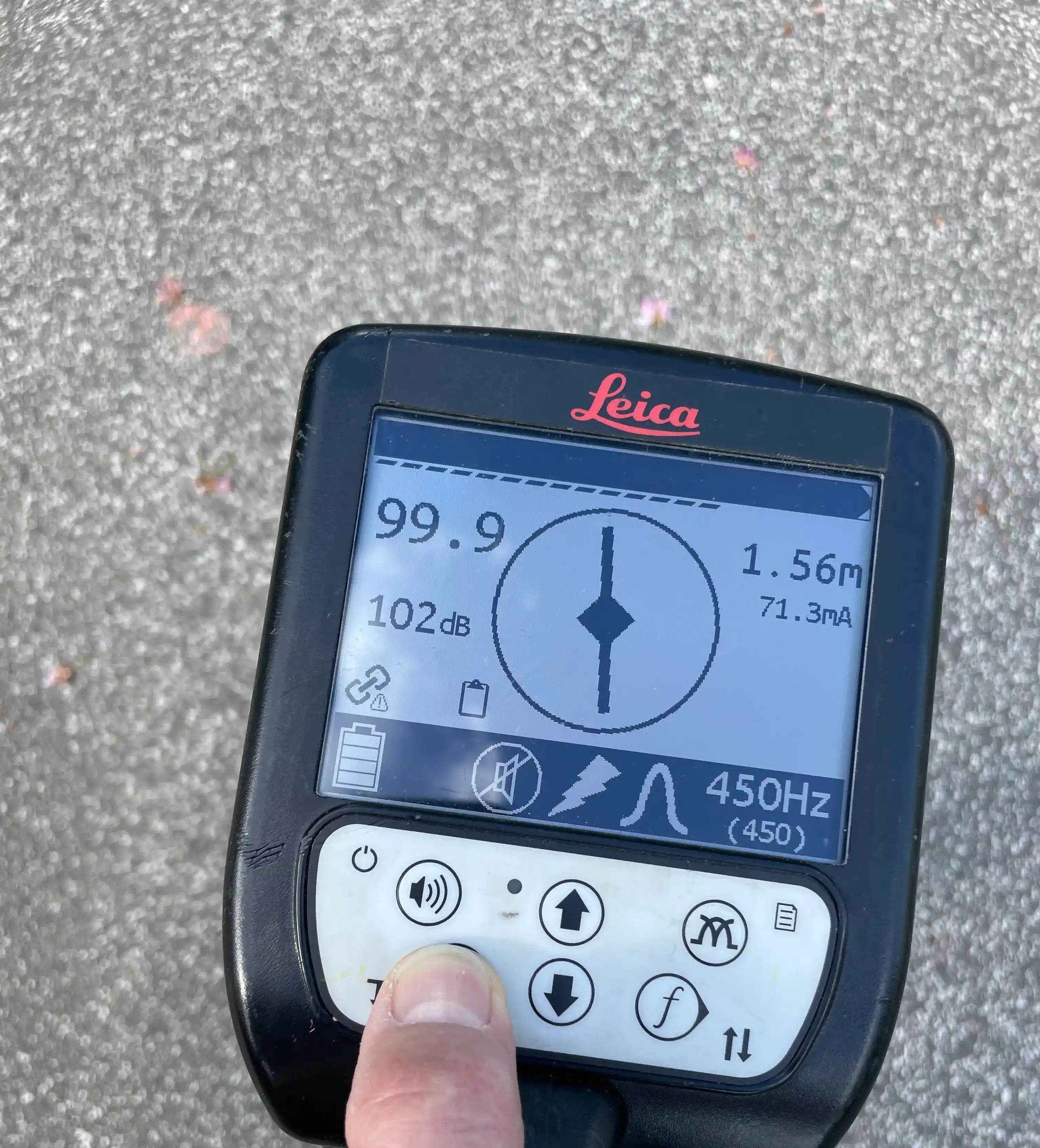

Eine professionelle Untersuchung von Versorgungsleitungen im Untergrund verlässt sich nie auf eine einzige Technologie. Um unsere GPR-Daten zu validieren und aktive Versorgungsnetze eindeutig zu identifizieren, kombinieren wir unsere Scans mit elektromagnetischen Ortungsgeräten (EML).
Diese Geräte sind speziell darauf ausgelegt, elektromagnetische Felder zu erkennen, die von stromführenden Kabeln ausgehen oder in metallische Rohre induziert werden. Dies garantiert eine umfassende Baufeldfreimachung, bevor Sie graben.
Hinterlassen Sie uns Ihre Projektdetails und wir melden uns umgehend bei Ihnen.
Wir übernehmen die volle Verantwortung für die Datenerfassung. Kein Stress für Sie – nur verwertbare, hochpräzise Liefergegenstände, die direkt in Ihr GIS- oder CAD-System integriert werden können.
Analyse bestehender gesetzlicher Aufzeichnungen (Bestandspläne) und Definition des Untersuchungsgebiets für eine optimale Baufeldfreimachung.
Einsatz von High-End-GPR-Systemen und EML-Ortungsgeräten vor Ort. Georeferenzierung aller Funde via RTK-GNSS (GPS) mit Zentimetergenauigkeit.
Erweiterte Filterung von Radargrammen durch unsere Geophysik-Experten, um selbst die schwächsten Signale (z. B. tiefe Tonrohre) zu extrahieren.
Lieferung der finalen Leitungskartierung als 2D/3D CAD (.dwg), Shapefiles oder BIM-Modelle – bereit zur Integration in Ihren Workflow.
Verfolgen Sie die wichtigsten Phasen unserer Bodenradar Leitungsortung (GPR). Vom ersten Einsatz auf dem Feld bis hin zum hochpräzisen digitalen Zwilling des Untergrunds.
Gemeinsame Abstimmung mit Stakeholdern für eine präzise und zerstörungsfreie Leitungsortung mit Bodenradar. So legen wir den Grundstein für jedes erfolgreiche Projekt.
Detaillierte Vorab-Inspektion und Drohnen-Kartierung des Gebiets zur optimalen Planung der unterirdischen Leitungsortung mittels GPR.
Präzises Scannen von beengten Bereichen mit fortschrittlicher Georadar-Technologie, um höchste Datenqualität für die Rohrortung zu gewährleisten.

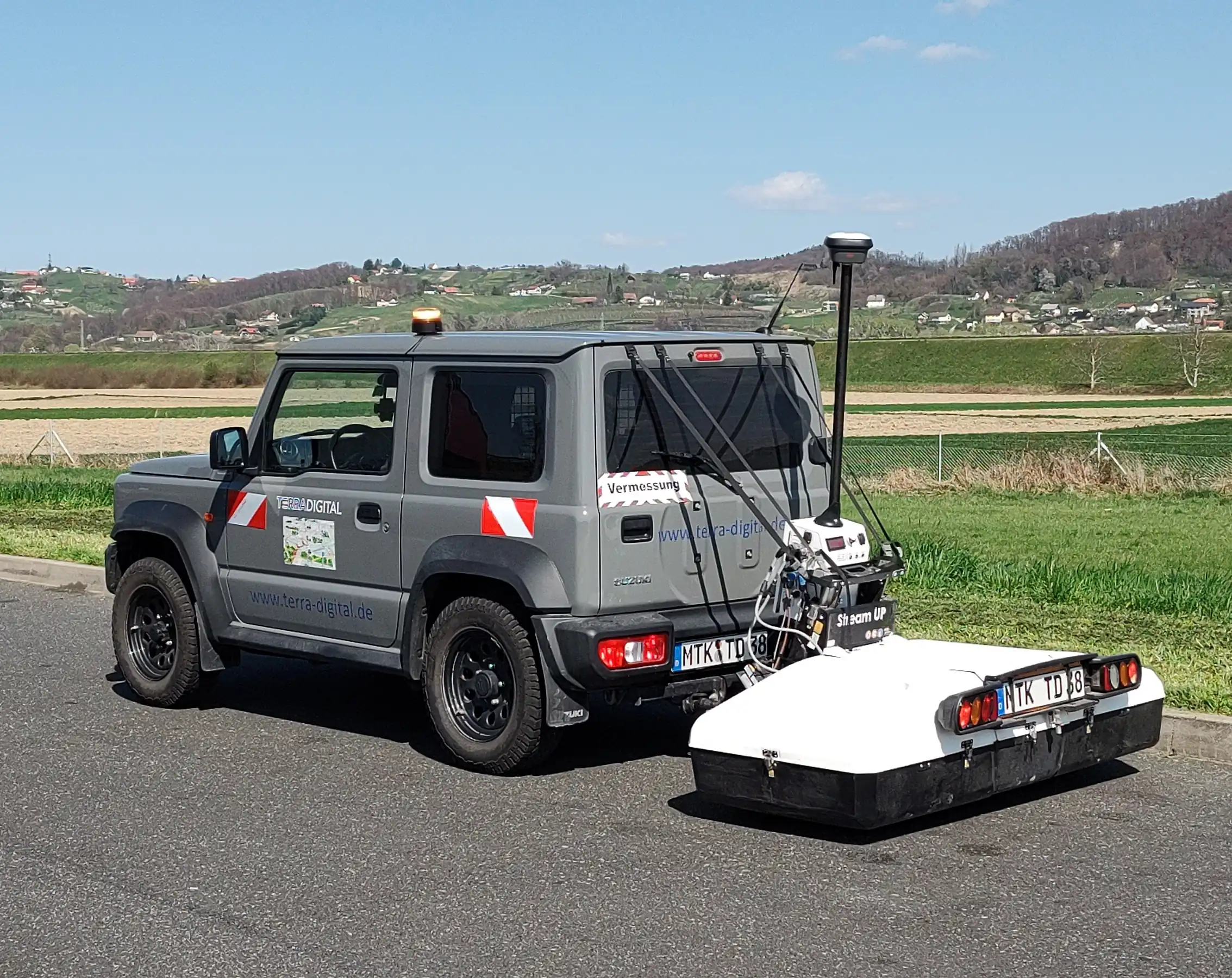

Effiziente Erhebung von GPR-Daten für Infrastrukturprojekte, um eine schnelle Leitungsortung mit Bodenradar ohne massive Verkehrsbehinderungen durchzuführen.

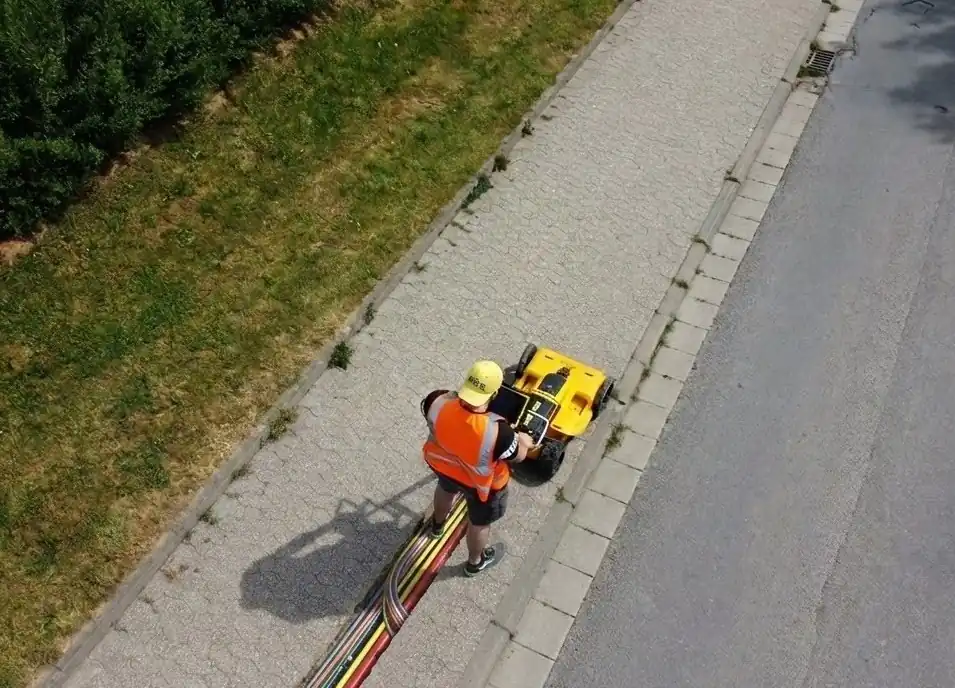

Zerstörungsfreier Einsatz direkt auf der Baustelle. Wenn Sie sicher Erdkabel orten und Rohre detektieren möchten, ist unser Bodenradar die beste Wahl.

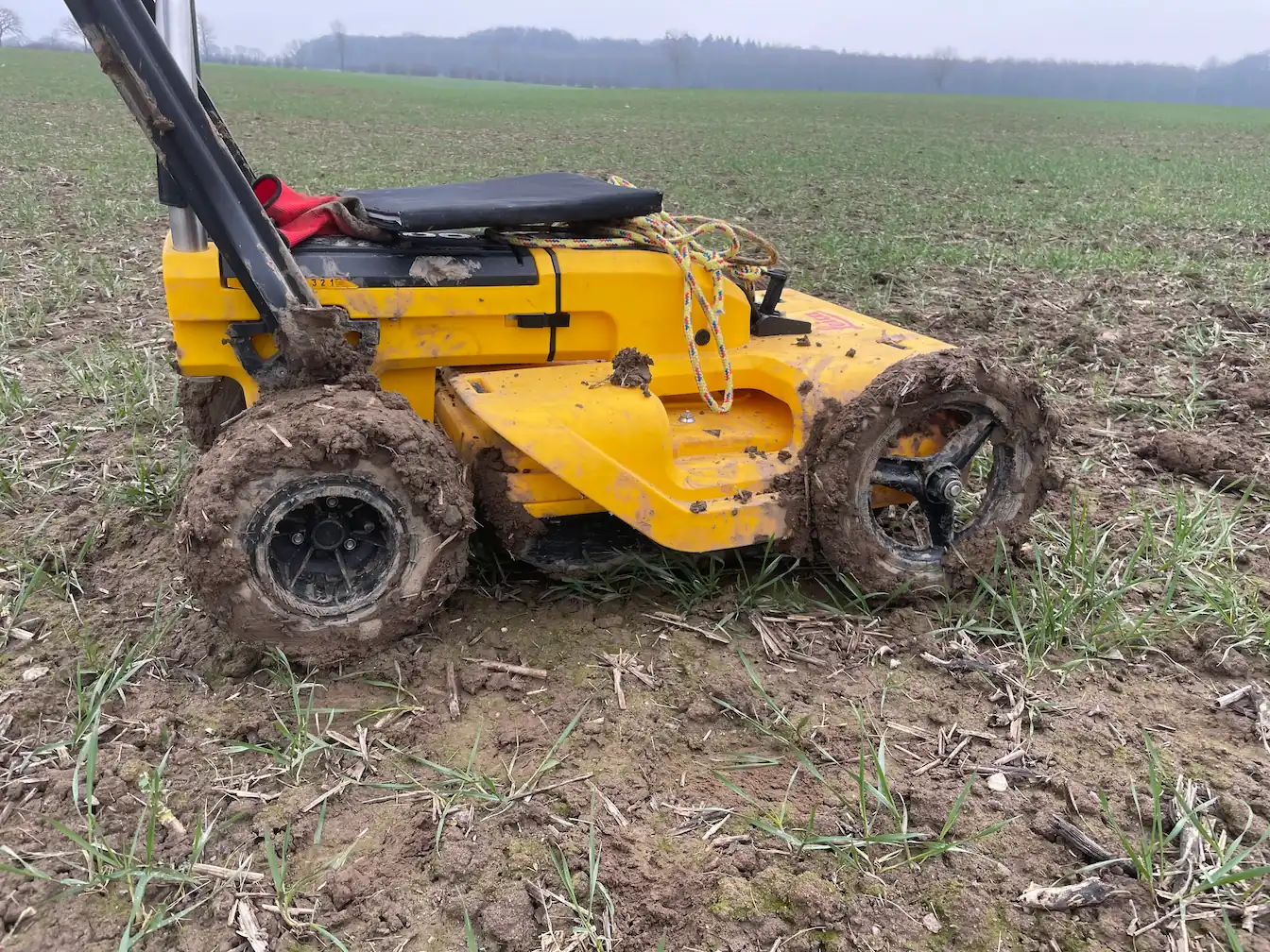

Dank flexibler Ausrüstung erfassen wir Georadar-Daten selbst in unwegsamen Geländen, was eine lückenlose Kabelortung auch abseits befestigter Straßen ermöglicht.

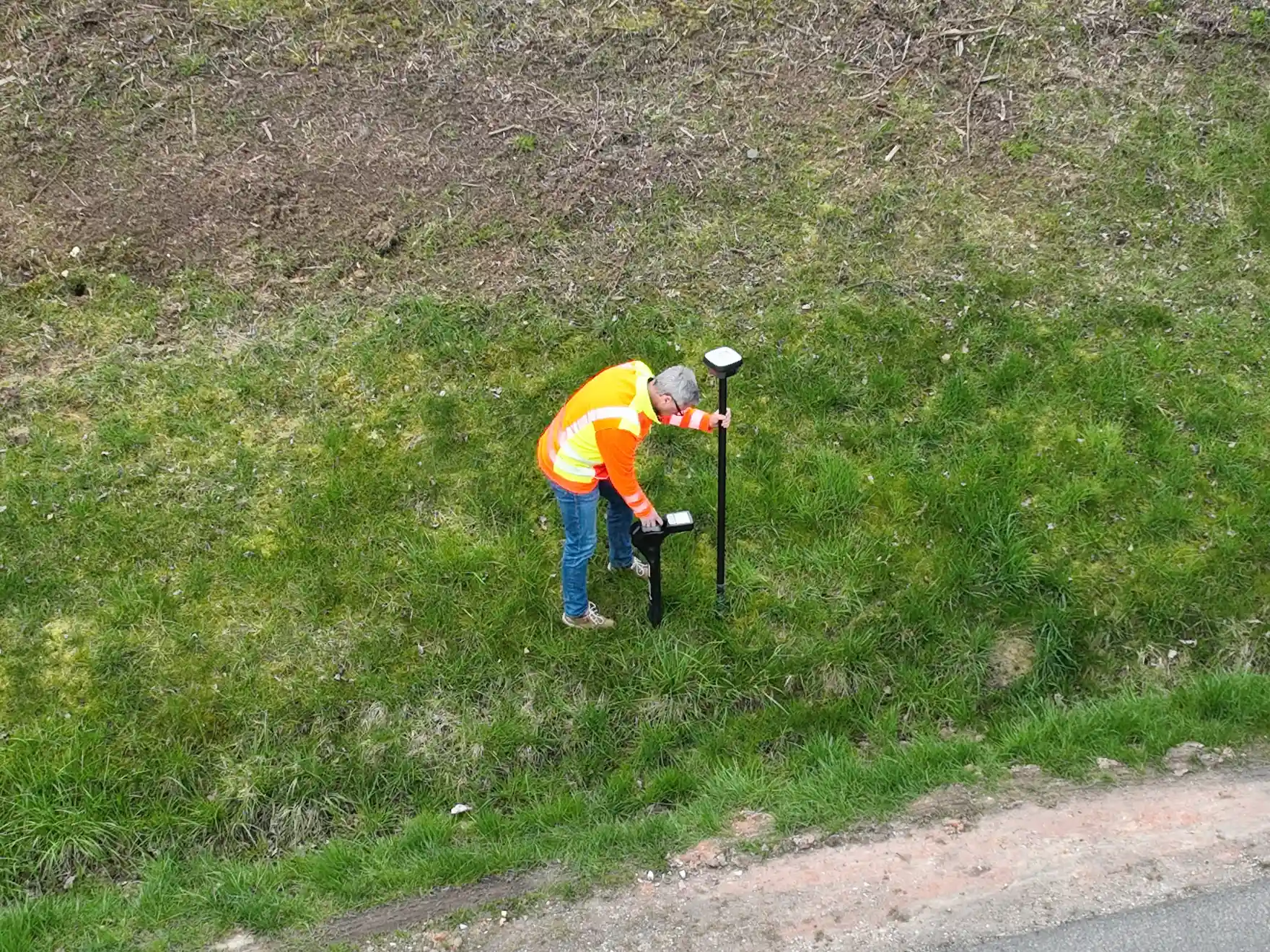

Kombination von GPR mit EML-Technik, um aktiv Erdkabel orten zu können und die Bodenradar-Ergebnisse punktgenau zu validieren.

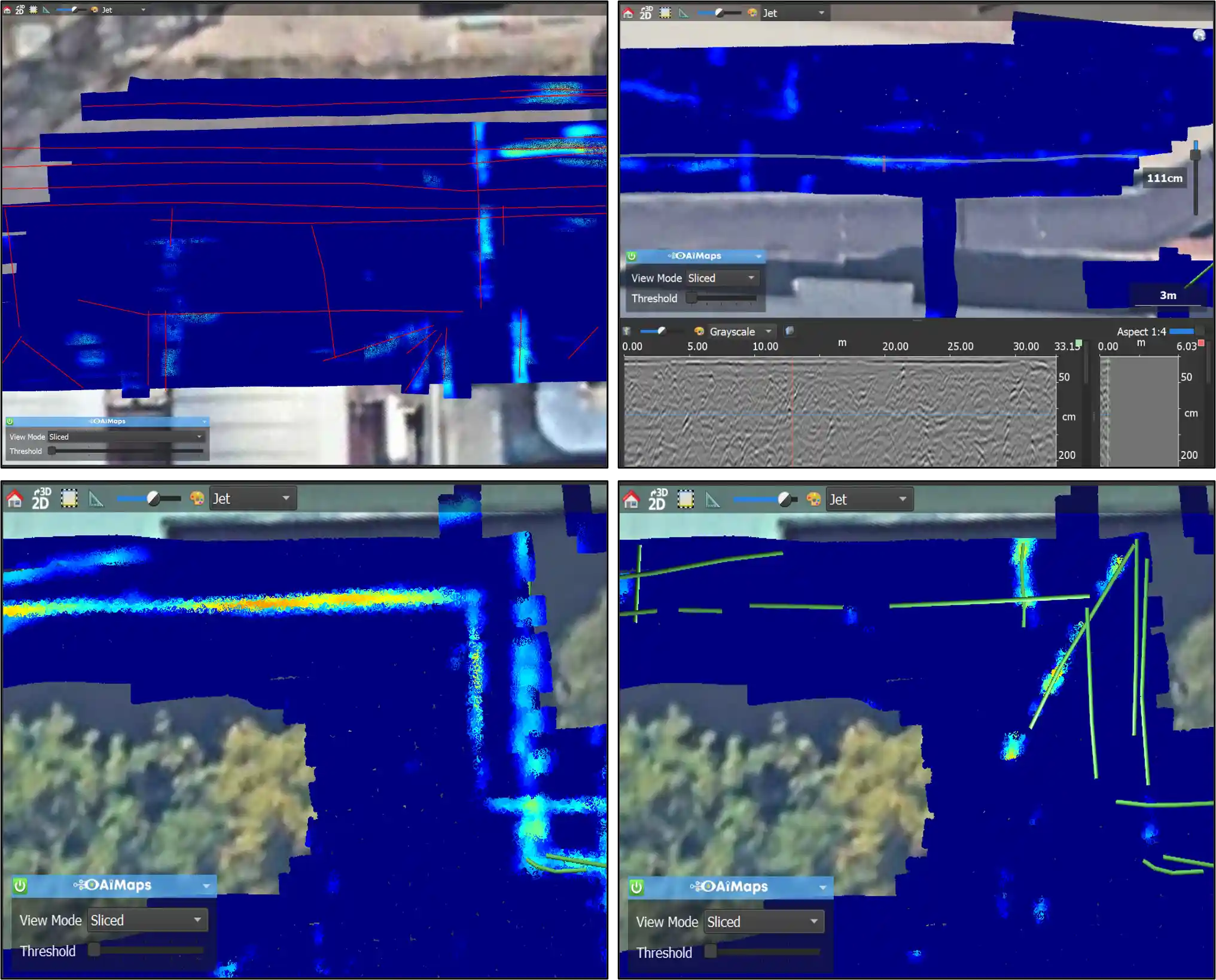

Einsatz von moderner Künstlicher Intelligenz (KI) zur schnellen Auswertung der GPR-Scans, um relevante Radarsignale für die Rohrortung sofort hervorzuheben.

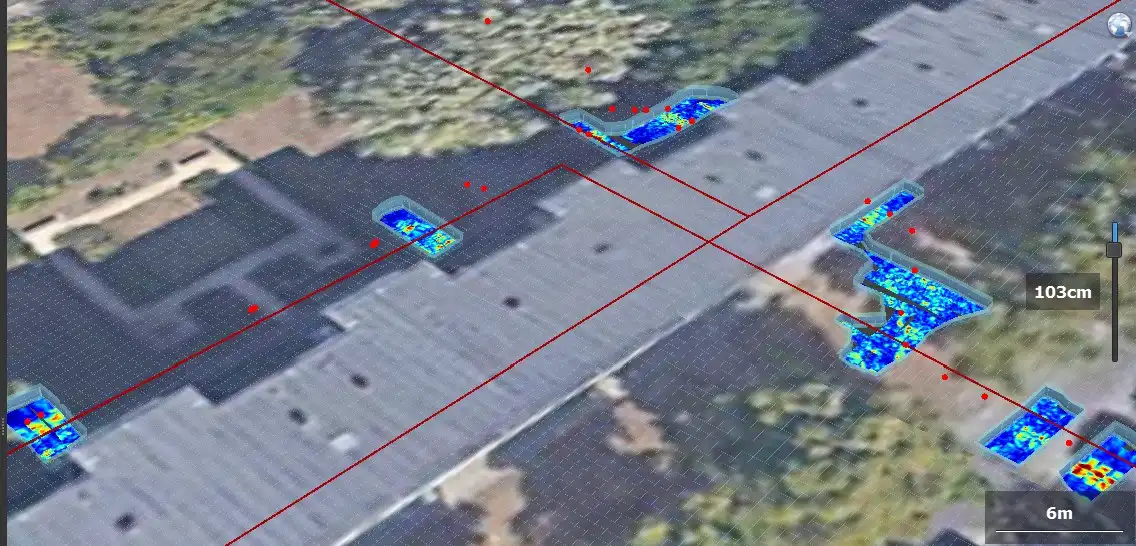

Überführung der analysierten Georadar-Daten in ein maßstabsgetreues 3D-Modell, das alle Ergebnisse der Kabelortung und Leitungsdetektion übersichtlich darstellt.

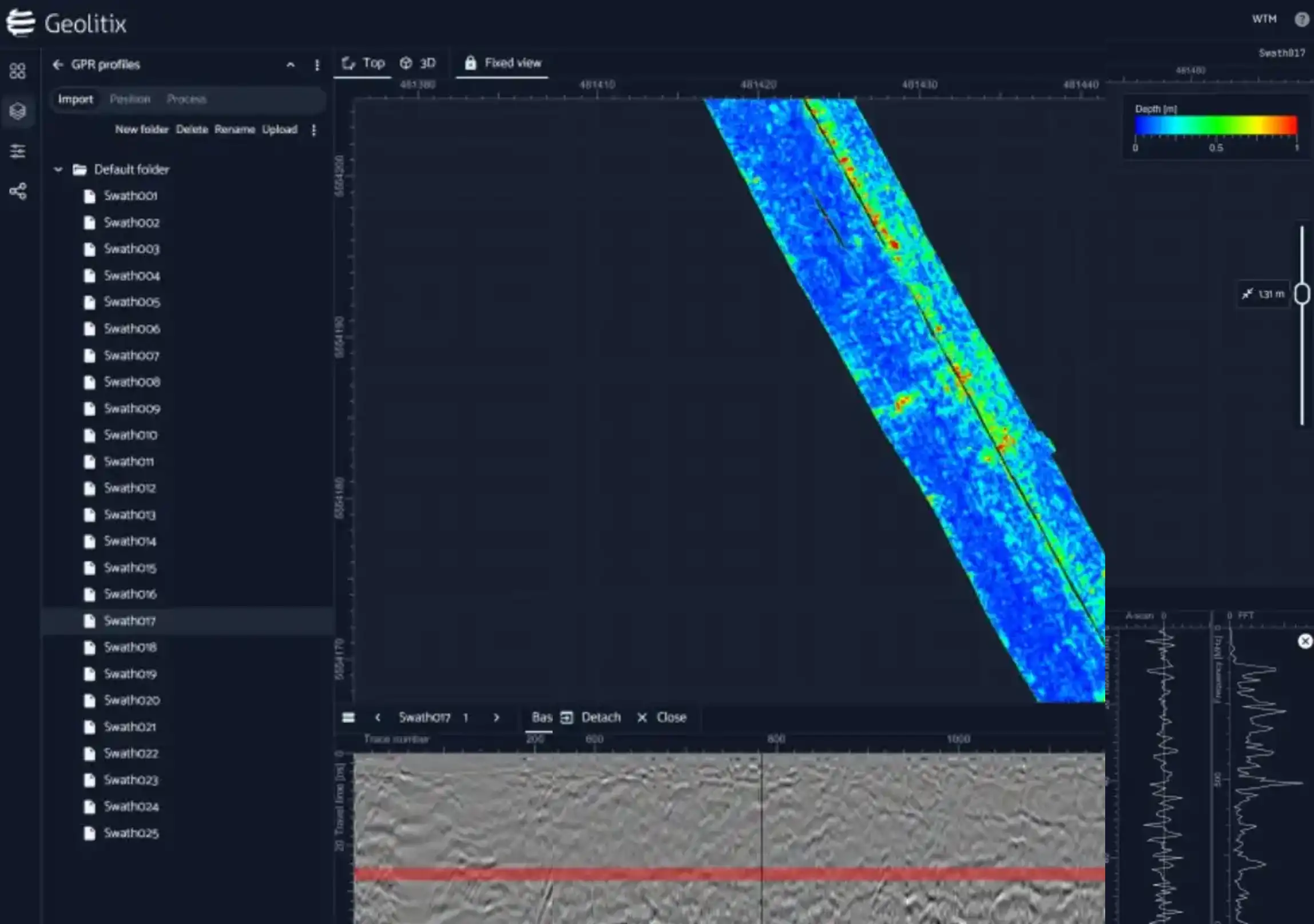

Hocheffiziente Auswertung der Scans über Cloud-Lösungen. So wird die Leitungsortung mit Bodenradar nahtlos und transparent im gesamten Projektteam geteilt.
Bereitstellung hochpräziser 2D/3D-Bestandspläne aus unserer Leitungsortung. Die ideale Grundlage für eine sichere Tiefbau-Planung nach erfolgreichem GPR-Einsatz.
Detaillierte Auswertungen mit Georadar bieten wir nicht nur für die Industrie, sondern auch für die Archäologie an, um verborgene Strukturen zerstörungsfrei aufzudecken.
Ein kurzer Einblick in unsere Dateninterpretation zur Detektion unterirdischer Leitungen mittels Bodenradar.
Der Prozess beginnt im Post-Processing-Editor, wo wir die Radardaten des kartierten Untersuchungsgebiets überprüfen. Wir suchen nach eindeutigen Indikatoren, wie z. B. durchgehenden Linien, die in bestimmten Tiefen eine starke Signalintensität aufweisen.
Während der Analyse fällt oft zuerst eine markante Linie mit hoher Intensität auf, deren gesamten Verlauf wir verfolgen, um ihre Ausrichtung im Untergrund zu bestimmen.
Um zu bestätigen, was sich im Boden befindet, analysieren wir die Daten an verschiedenen Punkten anhand von Querschnitten. Wenn das vom Gerät gesendete elektromagnetische Signal auf ein zylindrisches oder gekrümmtes unterirdisches Objekt trifft, entsteht eine charakteristische Formation, die als Hyperbel bezeichnet wird.
Betrachtet man das Radargramm-Profil, ist das Vorhandensein dieser hyperbolischen Kurven ein verlässliches Zeichen für vergrabene Leitungselemente.
Jedes Mal, wenn eine Hyperbel identifiziert wird, wird sie in der Software markiert und klassifiziert. Oft reicht es aus, nur wenige Punkte zu analysieren, um ein klares Bild der Struktur zu erhalten.
Anschließend markieren wir die Reihe der erkannten Hyperbeln entlang der durchgehenden Linie als bestätigte Versorgungsleitung. Nach diesem Prinzip analysieren wir den gesamten Datensatz und kartieren das komplette Netzwerk. Warum sind Hyperbeln so wichtig? Weil Kabel, Rohre und viele andere Versorgungselemente genau diese zylindrischen Formen aufweisen.
Abschließend exportieren wir die Ergebnisse der Radaranalyse in eine GIS-Umgebung (Geoinformationssystem).
Dieser letzte Schritt ist notwendig, um finale Anpassungen vorzunehmen, die Attribute zu formatieren und das präzise kartografische Endprodukt zu erstellen, welches an Ihre Planungs- und Bauteams übergeben wird.
Transparente Antworten auf die häufigsten technischen Fragen von Bauingenieuren und Projektentwicklern.
Die Kosten hängen vom gewählten Verfahren (2D vs. 3D-Mehrkanal), der Flächengröße und der geforderten Detailtiefe ab. Typische Tagessätze für ein Messteam liegen zwischen 1.450 € und 3.750 € netto, während m²-Preise zwischen 0,40 € und 6,50 € variieren. Eine detaillierte Übersicht und Beispielkalkulationen finden Sie in unserem Kostenratgeber: Was kostet eine GPR-Ortung pro Tag & m²?.
Wir bieten professionelle Leitungsortung mit Bodenradar deutschlandweit sowie in der gesamten DACH-Region (Deutschland, Österreich und Schweiz) an. Von Frankfurt über München bis hin zu internationalen Projekten – unser Team ist mobil und schnell bei Ihnen vor Ort.
Unsere Ausrüstung ermöglicht es uns, bis zu 6 Meter tief in den Boden einzudringen. Die Signalqualität für die Eindringtiefe hängt stark von den Bodenverhältnissen und der verwendeten Antennenfrequenz ab. In trockenen, sandigen Böden erzielen wir das beste Signal. In nassen, schweren Lehmböden wird das Radarsignal gedämpft, ist aber stark genug, um viele der unterirdischen Versorgungsleitungen ohne große Herausforderungen klar zu erkennen. Wir wählen stets die optimale Antenne (z. B. 400 MHz oder 600 MHz) für Ihre spezifischen Standortbedingungen.
Ja. Da Glasfaser und Kunststoffe (PE/PVC) nicht magnetisch sind, versagen klassische Kabelortungsgeräte hier vollständig. GPR reagiert jedoch auf Änderungen der Materialdichte (Dielektrizitätskonstante). Dadurch können wir leere Leerrohre, Glasfasergräben und Kunststoffwasserleitungen präzise orten.
Pläne von Versorgungsnetzen sind oft veraltet, unvollständig oder beziehen sich auf Orientierungspunkte (wie Bordsteinkanten), die sich im Laufe der Jahre verschoben haben. Darüber hinaus sind private Hausanschlüsse oder stillgelegte Leitungen selten dokumentiert. Eine geophysikalische Leitungsortung vor Ort ist der einzige Weg, das Risiko von Leitungsschäden auf nahezu 0 % zu reduzieren.
